O chaveamento de uma linha de transmissão em vazio é equivalente a uma manobra de banco de capacitores, porém há diferenças nas relações entre tensões e entre correntes nas duas situações. Acerca desse assunto, julgue o item abaixo. Entre os fatores que influenciam as sobretensões de energização e abertura de linhas a vazio se incluem o comprimento da linha, as condições de aterramento da rede e a tensão pré-manobra.

A escolha de um nível adequado de tensão para a transmissão de energia elétrica deve contemplar aspectos técnicos e econômicos de projeto. Com relação a esse assunto, julgue o item seguinte. No caso da transmissão de um valor fixo de potência entre dois pontos de uma linha de transmissão, um nível de tensão nominal maior irá requerer menor corrente nominal e, consequentemente, nessas condições, será necessário um condutor de menor diâmetro.

A escolha de um nível adequado de tensão para a transmissão de energia elétrica deve contemplar aspectos técnicos e econômicos de projeto. Com relação a esse assunto, julgue o item seguinte. No projeto do sistema de transmissão, deverão ser contemplados custos fixos e operacionais. As perdas associadas ao sistema de transmissão fazem parte dos custos fixos, já os dispêndios relacionados a condutores, isoladores e faixa de passagem estão associados aos custos operacionais.

Julgue os próximos itens, relativos a linhas de transmissão de sistemas de energia elétrica.

A função dos isoladores em uma linha de transmissão é exclusivamente mecânica: sustentar os condutores nas linhas de transmissão.

Julgue os próximos itens, relativos a linhas de transmissão de sistemas de energia elétrica.

Nas linhas de transmissão de energia em alta tensão, utilizam-se cabos condutores obtidos pelo encordoamento de fios, em geral, de alumínio. A escolha por condutores com essas características justifica-se pelo fato de esses condutores apresentarem menores reatâncias indutivas que os condutores sólidos de mesmo diâmetro e comprimento, entre outros fatores.

Com relação às redes de distribuição de energia elétrica, que podem ter diferentes arranjos conforme a necessidade de suprimento de energia, julgue o item subsecutivo. Em redes com arranjo radial simples, na maioria das situações práticas, verifica-se fluxo de energia bidirecional, ou seja, no sentido da fonte para a carga e vice-versa.

Com relação às redes de distribuição de energia elétrica, que podem ter diferentes arranjos conforme a necessidade de suprimento de energia, julgue o item subsecutivo.

Considerando-se o horizonte de projeto, é inadmissível queda de tensão igual a 8% entre a subestação de distribuição e o ponto mais desfavorável do circuito caso o objetivo seja o dimensionamento de circuito primário de um arranjo primário seletivo.

Com relação às redes de distribuição de energia elétrica, que podem ter diferentes arranjos conforme a necessidade de suprimento de energia, julgue o item subsecutivo. No arranjo primário em anel, o sistema de distribuição é constituído por dois alimentadores interligados por chave fechada. Nesse tipo de arranjo, as cargas devem ser ligadas a um alimentador, não havendo opção para conexão a um segundo alimentador.

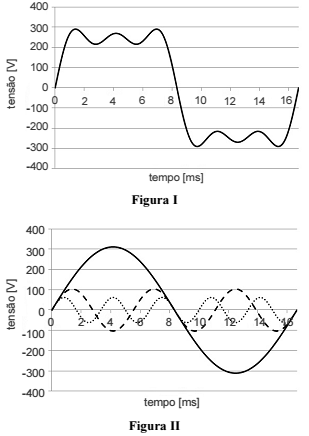

A figura I acima apresenta a forma de onda da tensão de uma instalação elétrica oscilografada, enquanto a figura II apresenta a decomposição dessa forma de onda por série de Fourier, cuja componente fundamental possui frequência igual a 60 Hz. Considerando essas figuras, julgue o item a seguir. A distorção harmônica representada pela forma de onda tracejada, apresentada na figura II, permite inferir que o condutor neutro que alimenta as cargas pode ter uma corrente superior à esperada ao ser aplicada uma tensão puramente senoidal.

A figura I acima apresenta a forma de onda da tensão de uma instalação elétrica oscilografada, enquanto a figura II apresenta a decomposição dessa forma de onda por série de Fourier, cuja componente fundamental possui frequência igual a 60 Hz. Considerando essas figuras, julgue o item a seguir.

A distorção harmônica representada pela forma de onda pontilhada da figura II pode ser associada a uma componente simétrica de sequência negativa, que é responsável pela redução da carga de um motor de indução alimentado por essa tensão distorcida.
