Perito Criminal - Cargo 13 - 2013

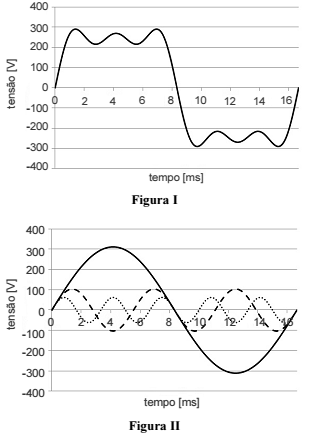

A figura I acima apresenta a forma de onda da tensão de uma instalação elétrica oscilografada, enquanto a figura II apresenta a decomposição dessa forma de onda por série de Fourier, cuja componente fundamental possui frequência igual a 60 Hz. Considerando essas figuras, julgue o item a seguir. O valor eficaz da forma de onda distorcida apresentada na figura I é igual ao valor máximo da tensão dividido por √2 .

A figura I acima apresenta a forma de onda da tensão de uma instalação elétrica oscilografada, enquanto a figura II apresenta a decomposição dessa forma de onda por série de Fourier, cuja componente fundamental possui frequência igual a 60 Hz. Considerando essas figuras, julgue o item a seguir. Uma possível causa de distorções na forma de onda da tensão é a utilização de equipamentos elétricos não lineares, como, por exemplo, os geradores, que operam na região saturada da curva de saturação do material ferromagnético utilizado em sua construção.

A figura I acima apresenta a forma de onda da tensão de uma instalação elétrica oscilografada, enquanto a figura II apresenta a decomposição dessa forma de onda por série de Fourier, cuja componente fundamental possui frequência igual a 60 Hz. Considerando essas figuras, julgue o item a seguir. A decomposição por série de Fourier apresenta componente harmônico de quinta ordem.

Acerca da operação de máquinas trifásicas conectadas a um sistema elétrico de potência, julgue o próximo item. No caso de ocorrer uma falta assimétrica próxima a um gerador síncrono, para que seja determinada a corrente de falta, o gerador poderá ser modelado, por componentes simétricas, como uma fonte de tensão de sequência direta, gerando o valor nominal de tensão para a componente de sequência direta, e como uma fonte de tensão de sequência inversa, gerando valor nominal de tensão para a componente de sequência inversa, acrescendo-se as respectivas impedâncias.

Acerca da operação de máquinas trifásicas conectadas a um sistema elétrico de potência, julgue o próximo item.

O gerador síncrono pode controlar a quantidade de energia reativa indutiva fornecida ao sistema elétrico, por meio da modificação de sua corrente de campo, localizada no rotor da máquina. Já o fornecimento de energia reativa capacitiva somente é possível quando a máquina síncrona opera como motor.

Acerca da operação de máquinas trifásicas conectadas a um sistema elétrico de potência, julgue o próximo item.

O circuito equivalente de um motor de indução trifásico possui elementos não lineares que variam em função do escorregamento do motor, em especial, o tiristor utilizado na modelagem das perdas magnéticas no núcleo de ferro.

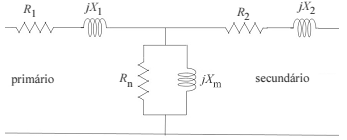

A figura acima ilustra o circuito equivalente de um transformador trifásico abaixador, com potência nominal de 100 kVA, tensão primária de linha 1 kV e tensão secundária de linha 100 V. Tendo como base do sistema pu os valores nominais do transformador, a resistência do enrolamento primário é R 1 = 0,1 pu e a resistência do enrolamento secundário é R 2 = 0,1 pu. Considerando essas informações, julgue o seguinte item. Transformadores têm, tipicamente, rendimento maior que motores elétricos de indução pelo fato de não possuírem entreferro, o que faz que a corrente de excitação seja menor, provocando menor perda por efeito Joule nos enrolamentos. Os motores de indução, por possuírem entreferro entre o estator e o rotor, necessitam de maiores correntes de excitação para magnetizar o ar no entreferro.

A figura acima ilustra o circuito equivalente de um transformador trifásico abaixador, com potência nominal de 100 kVA, tensão primária de linha 1 kV e tensão secundária de linha 100 V. Tendo como base do sistema pu os valores nominais do transformador, a resistência do enrolamento primário é R 1 = 0,1 pu e a resistência do enrolamento secundário é R 2 = 0,1 pu. Considerando essas informações, julgue o seguinte item.

Os valores reais das resistências dos enrolamentos são R 1 = R 2 = 0,1 Ω.

A figura acima ilustra o circuito equivalente de um transformador trifásico abaixador, com potência nominal de 100 kVA, tensão primária de linha 1 kV e tensão secundária de linha 100 V. Tendo como base do sistema pu os valores nominais do transformador, a resistência do enrolamento primário é R 1 = 0,1 pu e a resistência do enrolamento secundário é R 2 = 0,1 pu. Considerando essas informações, julgue o seguinte item. Para determinar os parâmetros do ramo série do circuito equivalente do transformador (resistências dos enrolamentos R 1 e R 2 e reatâncias de dispersão X 1 e X 2), é necessário realizar o ensaio de curto-circuito. Caso o curto-circuito seja aplicado no enrolamento secundário, a corrente que circulará no enrolamento primário será de 100 A.

A figura acima ilustra o circuito equivalente de um transformador trifásico abaixador, com potência nominal de 100 kVA, tensão primária de linha 1 kV e tensão secundária de linha 100 V. Tendo como base do sistema pu os valores nominais do transformador, a resistência do enrolamento primário é R 1 = 0,1 pu e a resistência do enrolamento secundário é R 2 = 0,1 pu. Considerando essas informações, julgue o seguinte item. Considere a realização do ensaio em vazio para que sejam determinados os parâmetros do ramo paralelo do circuito equivalente do transformador. Nesse caso, a corrente consumida no ensaio será inferior a 580 A, se o transformador for alimentado pelo circuito secundário.
