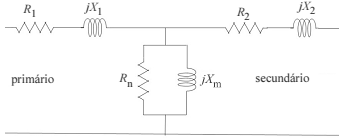

A figura acima ilustra o circuito equivalente de um transformador trifásico abaixador, com potência nominal de 100 kVA, tensão primária de linha 1 kV e tensão secundária de linha 100 V. Tendo como base do sistema pu os valores nominais do transformador, a resistência do enrolamento primário é R 1 = 0,1 pu e a resistência do enrolamento secundário é R 2 = 0,1 pu. Considerando essas informações, julgue o seguinte item.

Para realizar-se o cálculo das correntes de curto-circuito, a modelagem do transformador com o emprego de componentes simétricas possibilita que o circuito equivalente seja utilizado tanto para a sequência positiva quanto para a sequência negativa. Já o circuito equivalente de sequência zero do transformador depende de como os enrolamentos primário e secundário estão conectados, se em delta ou em estrela.

Um motor de indução trifásico utilizado em uma aplicação comercial possui potência nominal de 100 kVA e tensão de linha de 1 kV. A corrente de partida desse motor é sete vezes a corrente nominal e permanece nesse valor durante 5 segundos, até o motor atingir o regime permanente. Com base nessas informações, julgue o item subsecutivo. Motores de indução podem ser alimentados por conversores, com vistas à redução da corrente de partida. Conversores CC-CA de onda quadrada, conversores de onda quadrada modificada e conversores de modulação por largura de pulso apresentam, nessa ordem, componentes harmônicas crescentes na forma de onda da tensão gerada.

Um motor de indução trifásico utilizado em uma aplicação comercial possui potência nominal de 100 kVA e tensão de linha de 1 kV. A corrente de partida desse motor é sete vezes a corrente nominal e permanece nesse valor durante 5 segundos, até o motor atingir o regime permanente. Com base nessas informações, julgue o item subsecutivo.

Esse motor não poderá ser protegido por um disjuntor termomagnético de 60 A, pois esse tipo de proteção sempre atuará durante a partida do motor, uma vez que a corrente na partida supera a corrente nominal do motor.

Um motor de indução trifásico utilizado em uma aplicação comercial possui potência nominal de 100 kVA e tensão de linha de 1 kV. A corrente de partida desse motor é sete vezes a corrente nominal e permanece nesse valor durante 5 segundos, até o motor atingir o regime permanente. Com base nessas informações, julgue o item subsecutivo. O circuito terminal que alimenta o motor deverá possuir dispositivos que possibilitem as funções de seccionamento, proteção contra correntes de curto-circuito, proteção contra correntes de sobrecarga e comando funcional.

Um motor de indução trifásico utilizado em uma aplicação comercial possui potência nominal de 100 kVA e tensão de linha de 1 kV. A corrente de partida desse motor é sete vezes a corrente nominal e permanece nesse valor durante 5 segundos, até o motor atingir o regime permanente. Com base nessas informações, julgue o item subsecutivo.

A proteção do circuito terminal desse motor poderá incluir um relé de falta de fase, que desliga o comando funcional se não for identificada alimentação trifásica adequada. Caso o relé apresente defeito e não desligue o motor em operação, quando uma das fases for ausente, o motor poderá apresentar sobrecarga nos enrolamentos conectados às fases sãs, sendo desligado pelo dispositivo de proteção contra correntes de sobrecarga.

Um motor de indução trifásico utilizado em uma aplicação comercial possui potência nominal de 100 kVA e tensão de linha de 1 kV. A corrente de partida desse motor é sete vezes a corrente nominal e permanece nesse valor durante 5 segundos, até o motor atingir o regime permanente. Com base nessas informações, julgue o item subsecutivo.

Uma forma comumente utilizada para realizar-se a redução da corrente de partida de motores de indução é a chave estrela-triângulo, que permite que o motor apresente maior conjugado de partida em comparação à utilização de uma chave compensadora, ajustada para 80% da tensão nominal, na partida do motor.

O eletricista de uma empresa, ao realizar verificação de rotina (manutenção preventiva) em um quadro elétrico de baixa tensão da instalação onde trabalha, sofreu um choque elétrico. Com base na situação hipotética apresentada e na norma NR 10, julgue o item. Caso a empresa onde ocorreu o acidente opere instalações ou equipamentos integrantes do sistema elétrico de potência, a NR 10 estabelece que seja acrescentado ao prontuário de instalações elétricas os seguintes documentos: descrição dos procedimentos para emergências e certificações dos equipamentos de proteção coletiva e individual.

O eletricista de uma empresa, ao realizar verificação de rotina (manutenção preventiva) em um quadro elétrico de baixa tensão da instalação onde trabalha, sofreu um choque elétrico. Com base na situação hipotética apresentada e na norma NR 10, julgue o item. A NR 10 estipula que a aproximação da zona de risco somente seja permitida para profissionais autorizados. Mesmo que o eletricista possua curso específico na área elétrica reconhecido pelo sistema oficial de ensino, ele somente será autorizado após anuência formal da empresa.

O eletricista de uma empresa, ao realizar verificação de rotina (manutenção preventiva) em um quadro elétrico de baixa tensão da instalação onde trabalha, sofreu um choque elétrico. Com base na situação hipotética apresentada e na norma NR 10, julgue o item.

Considere que o choque elétrico sofrido pelo eletricista tenha ocorrido em razão de ele ter recebido da empresa um diagrama unifilar do quadro elétrico desatualizado. Nessa situação, a empresa estará em desacordo com a NR 10, que obriga as empresas a manterem atualizados os esquemas unifilares das instalações elétricas de seus estabelecimentos.

O eletricista de uma empresa, ao realizar verificação de rotina (manutenção preventiva) em um quadro elétrico de baixa tensão da instalação onde trabalha, sofreu um choque elétrico. Com base na situação hipotética apresentada e na norma NR 10, julgue o item.

Se a alimentação do quadro elétrico for trifásica e um curto-circuito tiver ocorrido entre uma fase e a carcaça aterrada do quadro, é correto afirmar que ocorreu uma falta assimétrica.
