Perito Criminal - Cargo 13 - 2013

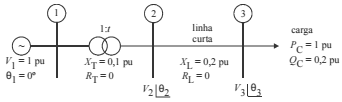

A figura acima ilustra o diagrama unifilar representando um sistema elétrico de potência que opera em regime permanente.Os dados das grandezas envolvidas e dos parâmetros de determinada base de potência e de tensão são informados em pu. Os parâmetros do transformador são sua resistência R T, reatância X T e tap t . Os dados da linha referem-se aos componentes de sua impedância série (resistência R L e reatância indutiva X L). A carga absorve tanto potência ativa, igual a 1,0 pu, quanto potência reativa, igual a 0,2 pu. Resolveu-se o problema de fluxo de carga, sendo obtidas as magnitudes de tensão genéricas V 2 e V 3 e as fases θ2 e θ3 nas barras 2 e 3, respectivamente. Com base nessas informações, julgue o item a seguir.

Considerando-se que a carga seja representada por potência constante, caso haja variação do tap t do transformador, não haverá alteração na potência ativa fornecida pelo gerador à barra 2.

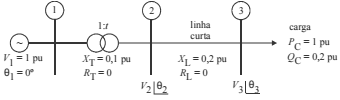

A figura acima ilustra o diagrama unifilar representando um sistema elétrico de potência que opera em regime permanente.Os dados das grandezas envolvidas e dos parâmetros de determinada base de potência e de tensão são informados em pu. Os parâmetros do transformador são sua resistência R T, reatância X T e tap t . Os dados da linha referem-se aos componentes de sua impedância série (resistência R L e reatância indutiva X L). A carga absorve tanto potência ativa, igual a 1,0 pu, quanto potência reativa, igual a 0,2 pu. Resolveu-se o problema de fluxo de carga, sendo obtidas as magnitudes de tensão genéricas V 2 e V 3 e as fases θ2 e θ3 nas barras 2 e 3, respectivamente. Com base nessas informações, julgue o item a seguir.

Suponha que, no cálculo do fluxo de carga para a obtenção das tensões nas barras 2 e 3, a carga tenha sido representada por corrente constante. Caso seja acrescentada uma linha em paralelo entre as barras 2 e 3, similar à linha que já existe no sistema, então as tensões nos terminais das linhas em paralelo poderão ser corretamente calculadas resolvendo-se um único sistema linear de equações.

O relé de bloqueio (ou relé 86) funciona como um equipamento auxiliar que opera de forma extremamente rápida na proteção de sistemas elétricos de potência. A respeito das funções desse equipamento, julgue o próximo item. O relé de bloqueio, uma vez acionado, bloqueia o fechamento do disjuntor que está protegendo. O rearmamento desse relé é automático, portanto, a intervenção humana restringe-se a situações em que esse mecanismo apresenta defeito.

O relé de bloqueio (ou relé 86) funciona como um equipamento auxiliar que opera de forma extremamente rápida na proteção de sistemas elétricos de potência. A respeito das funções desse equipamento, julgue o próximo item.

O referido relé é útil para acionar a abertura ou o fechamento de disjuntores.

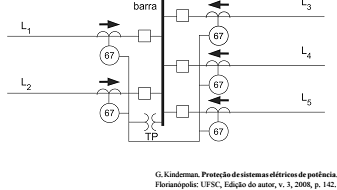

Considere o esquema de proteção de barra na figura acima, referente a um trecho de sistema elétrico de potência em anel. Com base no esquema de ligação da barra e nos relés utilizados, julgue o item subsecutivo. No esquema de ligação dos relés para implementação do sistema de proteção, os contatos em corrente contínua dos relés (esquemático em CC do sistema de proteção) devem ser ligados em paralelo.

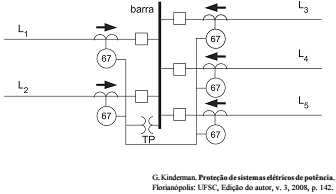

Considere o esquema de proteção de barra na figura acima, referente a um trecho de sistema elétrico de potência em anel. Com base no esquema de ligação da barra e nos relés utilizados, julgue o item subsecutivo.

O esquema apresentado visa proteger a barra utilizando-se do sistema de comparação direcional, que é implementado por meio de relés direcionais de sobrecorrente.

Considere o esquema de proteção de barra na figura acima, referente a um trecho de sistema elétrico de potência em anel. Com base no esquema de ligação da barra e nos relés utilizados, julgue o item subsecutivo.

Caso ocorra um curto-circuito trifásico em um ponto localizado na metade da linha L4 , afastado da barra, a proteção da barra não atuará nesse trecho do sistema.

Determinada subestação de um sistema de transmissão em extra-alta tensão apresenta para-raios de ZnO instalados nas entradas de linhas de transmissão que chegam à subestação. A respeito desses equipamentos, julgue o item que se segue. Além da porcelana e de componentes internos, como resistores não lineares e centelhadores, um para-raios contém um dispositivo de alívio de pressão, cuja função básica é disparar um nível de tensão definido, desviando, assim, eventuais surtos para a terra, e não para a parte interna do equipamento.

Determinada subestação de um sistema de transmissão em extra-alta tensão apresenta para-raios de ZnO instalados nas entradas de linhas de transmissão que chegam à subestação. A respeito desses equipamentos, julgue o item que se segue.

Há restrições técnicas na instalação de para-raios no interior das subestações, principalmente próximo a transformadores, portanto, qualquer para-raios, de ZnO ou convencional, deve ser instalado somente na entrada e na saída de linhas de transmissão

Determinada subestação de um sistema de transmissão em extra-alta tensão apresenta para-raios de ZnO instalados nas entradas de linhas de transmissão que chegam à subestação. A respeito desses equipamentos, julgue o item que se segue. Os centelhadores em para-raios atuam como limitadores de corrente de surto.
