Analista - Área de Apoio Especializado - Engenharia Civil - 2023

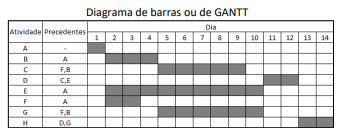

De acordo com o quadro 1, o diagrama de setas ou rede COM, com atividades em flechas, do projeto é:

O pluviograma é um gráfico que mostra as alturas de chuva no tempo, em geral, gerado por um pluviógrafo analógico. Observe o pluviograma gerado por um evento de chuva que teve duração de 90 minutos.

Os dados que geraram o pluviograma foram:

A intensidade média de chuva que ocorreu nesse período de 90 minutos foi de:

Dependendo da escolha do projetista e dos reatores utilizados, os esgotos e águas residuais podem ser tratados a diferentes níveis. A figura mostra o fluxograma composto por grade, desarenador, calha Parshall, lagoa anaeróbia, lagoa facultativa e três lagoas de maturação em série, dimensionado com o objetivo de desinfectar patogênicos do efluente.

Se o dimensionamento foi correto e os reatores estão operando dentro das eficiências de projeto, então o conjunto de todos os reatores entrega o efluente ao corpo receptor tratado a nível:

Manômetros em U são muito utilizados para medida de pressão relativa em tubulações com água. Para isso, utilizam diferentes líquidos manométricos. Observe a tubulação de água na qual está conectado um manômetro em U duplo aberto para a atmosfera.

Sabe-se que o peso específico da água é de ϒágua = 9.800 N/m3 , o peso específico do óleo é de ϒóleo = 7.800 N/m3 e o peso específico do mercúrio é de ϒHg = 133.500 N/m3 . A carga de pressão relativa no ponto da tubulação onde está sendo realizada a tomada com o manômetro é de:

A Lei nº 12.305/2010 institui a Política Nacional de Resíduos Sólidos (PNRS) e apresenta diversos princípios a serem seguidos na gestão dessa política.

Um desses princípios tem como objetivo minimizar o volume de resíduos sólidos e rejeitos gerados, e também os impactos causados à saúde humana e à qualidade do meio ambiente, decorrentes da sucessão de estágios, insumos e processos pelos quais um produto passa, desde seu desenvolvimento até a colocação no mercado, passando pela ascensão e posterior queda nas vendas e até mesmo pela eventual retirada de circulação.

Esse princípio é apresentado na PNRS como:

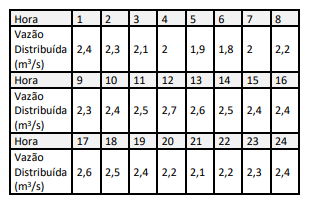

Segundo a NBR 12.217/1994, Reservatório de Distribuição é o elemento do sistema de abastecimento de água destinado a regularizar as variações entre as vazões de adução e de distribuição e condicionar as pressões na rede de distribuição. Ainda segundo esse instrumento legal, o volume necessário para atender às variações de consumo deve ser avaliado a partir de dados de consumo diário e do regime previsto de alimentação do reservatório, aplicando-se o fator 1,2 ao volume assim calculado, para levar em conta incertezas dos dados utilizados. Observe a variação da demanda horária distribuída em uma cidade no dia de maior consumo:

Se esse reservatório é de montante e a adução é contínua, a reserva de equilíbrio, isto é, o volume mínimo necessário para atender as variações de consumo, sem a aplicação do fator 1,2, é de:

Um engenheiro foi encarregado de dimensionar um sistema de esgotamento sanitário circular. Em um dos trechos do projeto onde o escoamento ocorre como conduto forçado por recalque, foi realizada no dimensionamento uma análise econômica pelo método de Bresse, uma vez que o recalque seria contínuo. Essa análise concluiu que a velocidade na linha de recalque deveria ser de 0,7 m/s. Se o objetivo é não variar a potência das bombas definidas pelo dimensionamento econômico, sabendo-se que a vazão a ser fornecida pelas bombas é de 495 m3/hora, o diâmetro comercial de recalque mais econômico que deve ser usado é de:

“Building Information Modeling (BIM) ou Modelagem da Informação da Construção – conjunto de tecnologias e processos integrados que permite a criação, a utilização e a atualização de modelos digitais de uma construção, de modo colaborativo, de forma a servir a todos os participantes do empreendimento, potencialmente durante todo o ciclo de vida da construção” (Decreto nº 10.306, de 2 de abril de 2020, Art. 3º, inciso II). Em um fluxo de trabalho BIM, um conjunto de informações recuperável de uma hierarquia de armazenamento de arquivos, sistemas ou aplicativos é denominado:

A largura mínima para escada em rotas acessíveis, dispondo obrigatoriamente de guia de balizamento, de acordo com a ABNT NBR 9050/2020 (Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos), deve ser de:

A Defensoria Pública do Estado do Rio Grande do Sul precisa construir uma nova sede para otimizar a realização de suas atividades, sendo certo que se trata de uma obra qualificada como de grande vulto, nos termos da Lei nº 14.133/2021.

Diante das peculiaridades descritas, à luz do mencionado diploma legal, é correto afirmar que:
