Perito Criminal - Cargo 2 - 2013

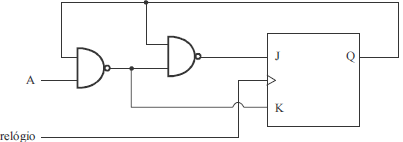

Considerando que, no circuito lógico mostrado na figura acima, o flip-flop seja do tipo JK mestre-escravo, julgue o item a seguir. Se A = 0, então o estado de Q será invertido após um ciclo completo de relógio.

Considerando que, no circuito lógico mostrado na figura acima, o flip-flop seja do tipo JK mestre-escravo, julgue o item a seguir. Se A = 1, então o estado de Q será mantido após um ciclo completo de relógio.

Considerando que, no circuito lógico mostrado na figura acima, o flip-flop seja do tipo JK mestre-escravo, julgue o item a seguir.

J = A . .

Acerca de um sistema microprocessado, julgue o item subsequente. Memória cache é uma memória de acesso aleatório, ou random access memory (RAM). Essa é normalmente menor e mais rápida que a memória RAM dinâmica (DRAM) externa, que, por sua vez, é normalmente menor e mais rápida que a memória de massa.

Acerca de um sistema microprocessado, julgue o item subsequente. Uma interrupção indica ao processador que determinado evento ocorreu. Quando isso acontece, o processador suspende o processamento da sequência de instruções corrente e executa uma rotina de serviço de interrupção ISR ( interrupt service routine ). Após a execução dessa rotina, a sequência de instruções original é retomada do ponto em que foi interrompida

Considerando um conversor analógico/digital ideal de 6 bits , com faixa dinâmica de entrada de 10 V e quantização por arredondamento, julgue o próximo item. Se, em vez do conversor analógico/digital de 6 bits, fosse utilizado um conversor de 8 bits com a mesma faixa dinâmica, a relação sinal/ruído de quantização SQNR (s ignal-to-quantization-noise ratio ) aumentaria em aproximadamente 12 dB.

Considerando um conversor analógico/digital ideal de 6 bits , com faixa dinâmica de entrada de 10 V e quantização por arredondamento, julgue o próximo item. Antes de realizar a conversão de um sinal analógico para digital, recomenda-se passar o sinal por um filtro passa-baixas com frequência de corte igual à frequência de amostragem do conversor.

Considerando um conversor analógico/digital ideal de 6 bits , com faixa dinâmica de entrada de 10 V e quantização por arredondamento, julgue o próximo item. A resolução desse conversor é de 5/3 V.

Considerando um conversor analógico/digital ideal de 6 bits , com faixa dinâmica de entrada de 10 V e quantização por arredondamento, julgue o próximo item. A média do erro de quantização do conversor em apreço é igual à metade de sua resolução.

Acerca da transformada discreta de Fourier (DFT – discrete Fourier transform ) e da transformada rápida de Fourier (FFT – fast Fourier transform ), julgue o item seguinte. O algoritmo mais comumente utilizado para calcular a FFT de um sinal com N = 2'' amostras, em que n > 0 é um número inteiro, reduz a complexidade computacional desse cálculo, fazendo a decomposição do sinal em blocos cada vez menores, com 2m amostras, em que m < n é um número inteiro.
