Perito Criminal - Cargo 2 - 2013

Com base nessas informações, julgue o item a seguir. A precisão do osciloscópio é de 5 mV.

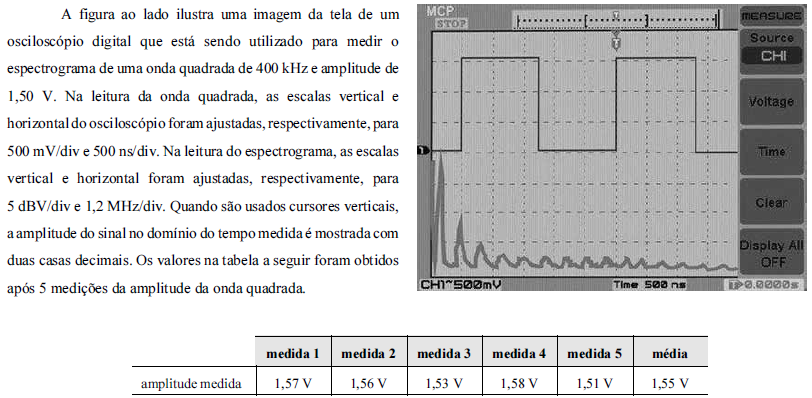

Com base nessas informações, julgue o item a seguir. O espectrograma apresentado na figura indica que a amplitude da terceira harmônica do sinal medido é aproximadamente 10 dB menor que a amplitude da componente fundamental.

Com base nessas informações, julgue o item a seguir. A resolução do osciloscópio é de 10 mV.

Acerca do funcionamento de um transistor bipolar de junção NPN, julgue o item abaixo. Se a tensão na base for maior que a tensão no emissor, e se a tensão no coletor for menor que a tensão na base, então o transistor operará no modo de corte.

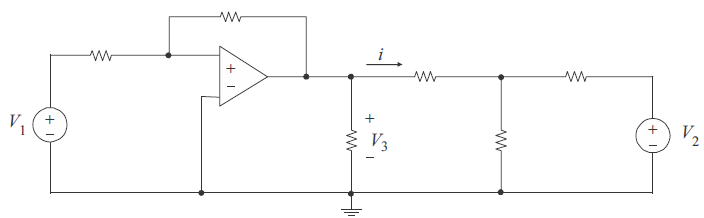

Considerando que, no circuito da figura acima, o amplificador operacional seja ideal e todos os resistores sejam de 1 Ω, julgue o item subsecutivo. V3 = -0,5 V1.

Considerando que, no circuito da figura acima, o amplificador operacional seja ideal e todos os resistores sejam de 1 Ω, julgue o item subsecutivo.

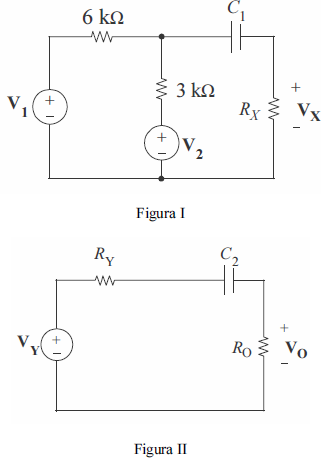

Considerando que, nos circuitos esquematizados nas figuras I e II acima, V1 = V1∠θ1 V e V2 = V2∠θ2 V, em volts, sejam fontes senoidais de mesma frequência, C1 = C2, RX = RO e VX = VO, e considerando, ainda, que tais circuitos estejam operando em estado estacionário, julgue o item que se segue.

Se as fontes de tensão do circuito na figura I forem desligadas, fazendo-se V1 = 0 e V2 = 0, então o valor de VX será imediatamente alterado para zero.

Considerando que, nos circuitos esquematizados nas figuras I e II acima, V1 = V1∠θ1 V e V2 = V2∠θ2 V, em volts, sejam fontes senoidais de mesma frequência, C1 = C2, RX = RO e VX = VO, e considerando, ainda, que tais circuitos estejam operando em estado estacionário, julgue o item que se segue.

RY = 2 kΩ.

Considerando que, nos circuitos esquematizados nas figuras I e II acima, V1 = V1∠θ1 V e V2 = V2∠θ2 V, em volts, sejam fontes senoidais de mesma frequência, C1 = C2, RX = RO e VX = VO, e considerando, ainda, que tais circuitos estejam operando em estado estacionário, julgue o item que se segue.

VY = 2,7V2 + 5,4V1.

Considerando que, nos circuitos esquematizados nas figuras I e II acima, V1 = V1∠θ1 V e V2 = V2∠θ2 V, em volts, sejam fontes senoidais de mesma frequência, C1 = C2, RX = RO e VX = VO, e considerando, ainda, que tais circuitos estejam operando em estado estacionário, julgue o item que se segue.

A resposta em frequência do circuito na figura II, onde VO é a saída e VY é a entrada, é
