Analista Judiciário - Telecomunicações - 2014
No que diz respeito aos controladores lógicos programáveis (CLPs), julgue os próximos itens.
O ciclo de varredura de um CLP, após sua inicialização, consiste na verificação do estado das entradas, na transferência de dados para a memória imagem das entradas e saídas, na comparação com o programa do usuário e na atualização das saídas.
Acerca de circuitos lógicos, julgue os itens a seguir.
O circuito representado na figura abaixo pode ser implementado de maneira mais eficiente utilizando-se apenas uma porta NOT e uma porta AND.
Acerca de circuitos lógicos, julgue os itens a seguir.
Se uma porta lógica possuir fator de carga igual a oito, suportará em sua entrada, sem sofrer danos, uma tensão de até oito vezes o valor da tensão de nível lógico
Acerca de circuitos lógicos, julgue os itens a seguir.
Tanto a família TTL (Transistor-Transistor Logic) como a família ECL (Emitter-Coupled Logic) utilizam transistores bipolares em sua construção; no entanto, a família ECL possui maior velocidade de comutação em comparação com a família TTL.
Acerca de circuitos lógicos, julgue os itens a seguir.
Os circuitos Schmitt-Triggers são utilizados para o acoplamento de dispositivos lentos e dispositivos rápidos. Esses circuitos deixam mais lentas as variações de um sinal rápido, permitindo, assim, o acoplamento de circuitos da família CMOS, mais rápidos, com circuitos da família TTL, geralmente mais lentos

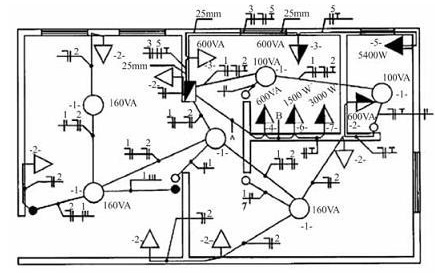

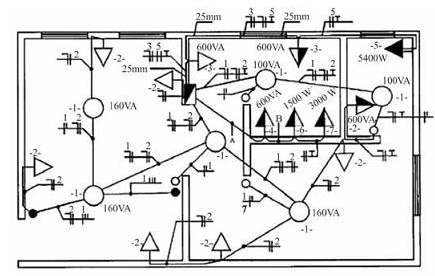

Considerando a figura acima, que ilustra uma instalação elétrica predial, julgue os itens que se seguem.
A instalação elétrica mostrada na figura apresenta um quadro parcial de luz e força aparente.
Considerando a figura acima, que ilustra uma instalação elétrica predial, julgue os itens que se seguem.
Se a tomada monofásica de 5400 W, representada na figura acima pelo número 5, possuir um disjuntor de proteção exclusivo para o circuito correspondente, e se a tensão de fase for igual a 110 V, o disjuntor deverá ser de 45 A.
Considerando a figura acima, que ilustra uma instalação elétrica predial, julgue os itens que se seguem.
Para realizar o cálculo do dimensionamento de condutores para as tomadas de uso específico, representadas na figura acima por 4, 5, 6, deve-se utilizar o valor correspondente a 95% da potência nominal.
Com relação a proteção de sistemas elétricos, julgue os itens subsecutivos
As canalizações metálicas de água podem ser utilizadas como eletrodo de aterramento, desde que elas estejam afastadas do contato direto com seres humanos e animais.
Com relação a proteção de sistemas elétricos, julgue os itens subsecutivos
O condutor de proteção deve ser evidenciado na instalação elétrica por meio das cores verde, verde-amarelo ou azul-claro.
