Analista Judiciário - Telecomunicações - 2014
Com relação aos sistemas de comunicação sem fio, como os móveis, os via satélites e os de micro-ondas, julgue os itens a seguir.
Satélites geoestacionários, muito usados em comunicações móveis em áreas sem cobertura celular, são conhecidos também como satélites de baixa órbita — LEO (low earth orbit) — por estarem dispostos em constelações em uma altitude abaixo de 3.000 km.
Com relação aos sistemas de comunicação sem fio, como os móveis, os via satélites e os de micro-ondas, julgue os itens a seguir.
Sistemas de comunicações que utilizam frequências diferentes devem contar com antenas de tamanho diferentes. Por exemplo, sistemas em UHF (ultra high frequency) requerem, de modo geral, antenas de menor tamanho que sistemas VHF (very high frequency).
Com relação aos sistemas de comunicação sem fio, como os móveis, os via satélites e os de micro-ondas, julgue os itens a seguir.
Em um sistema de comunicações móvel celular, a setorização objetiva aumentar a quantidade de canais de rádio disponíveis em uma célula.
Com relação aos sistemas de comunicação sem fio, como os móveis, os via satélites e os de micro-ondas, julgue os itens a seguir.
Quanto maior for a frequência utilizada em um enlace direcional de micro-ondas, maior será a altura do transmissor e do receptor para que se evitem obstruções na zona de Fresnel.
Julgue os seguintes itens, acerca da propagação de sinais eletromagnéticos em linhas de transmissão.
Em uma linha de transmissão com casamento de impedância perfeito, a relação de voltagem de ondas estacionárias — VSWR (voltage standing wave ratio) — é de 1:1.
Julgue os seguintes itens, acerca da propagação de sinais eletromagnéticos em linhas de transmissão.
Suponha que seja enviado um sinal com frequência de 10 MHz com tensão de pico igual a 10 mV em um cabo coaxial de 1 km de comprimento, e que seja medida na outra extremidade do cabo uma tensão de 25 μV. Nesse caso, considerando 0,3 como valor aproximado para log10 2, é correto afirmar que o cabo terá uma atenuação de 1,6 dB/100 m.
Julgue os seguintes itens, acerca da propagação de sinais eletromagnéticos em linhas de transmissão.
A velocidade de propagação do sinal eletromagnético em uma linha de transmissão é igual à velocidade de propagação da luz no vácuo.

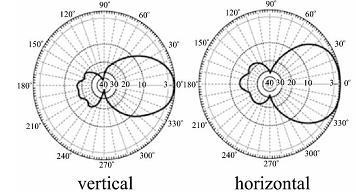

A figura acima ilustra o diagrama de irradiação de uma antena com ganho de 10 dBi, utilizada em um transmissor de um sistema de comunicações sem fio. Acerca desse sistema, julgue os seguintes itens.
A largura de feixe de meia potência (half-power beamwidth) em elevação dessa antena é maior que 30°.
A figura acima ilustra o diagrama de irradiação de uma antena com ganho de 10 dBi, utilizada em um transmissor de um sistema de comunicações sem fio. Acerca desse sistema, julgue os seguintes itens.
A razão frente-costa de azimute da antena representada na figura acima é superior a 20 dB.
A figura acima ilustra o diagrama de irradiação de uma antena com ganho de 10 dBi, utilizada em um transmissor de um sistema de comunicações sem fio. Acerca desse sistema, julgue os seguintes itens.
Caso um rádio transmissor com potência de 33 dBm seja conectado à antena por um cabo de 30 m com perdas de 0,1 dB/m, a potência isotrópica irradiada equivalente — EIRP (equivalent isotropically radiated power) — do transmissor será de 10 W
