Perito Criminal Federal - Área 2 - 2018
Tendo em vista que os dispositivos eletrônicos podem ser utilizados para a construção de filtros, existindo, para tanto, diversas topologias disponíveis, de acordo com as frequências que se deseje selecionar, julgue o item que se segue, a respeito dos circuitos precedentemente apresentados.
Os filtros A e B são exemplos de topologias para filtros do tipo passa-baixa.
Tendo em vista que os dispositivos eletrônicos podem ser utilizados para a construção de filtros, existindo, para tanto, diversas topologias disponíveis, de acordo com as frequências que se deseje selecionar, julgue o item que se segue, a respeito dos circuitos precedentemente apresentados.
No filtro A, considerando-se
C = 500 pF e π = 3, a frequência de corte será de 1 MHz.

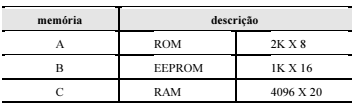

Haja vista que a escolha do tipo e da capacidade de memória depende da aplicação a qual se destina o computador, julgue o item seguinte, relativo às características das memórias A, B e C especificadas na tabela precedente.
Para um sistema que necessite da maior capacidade de armazenamento em memória, deve-se optar pela memória C.
Haja vista que a escolha do tipo e da capacidade de memória depende da aplicação a qual se destina o computador, julgue o item seguinte, relativo às características das memórias A, B e C especificadas na tabela precedente.
A memória B possui a capacidade de apagar e reescrever baites individuais em sua matriz.
Haja vista que a escolha do tipo e da capacidade de memória depende da aplicação a qual se destina o computador, julgue o item seguinte, relativo às características das memórias A, B e C especificadas na tabela precedente.
Na memória C, o tempo de acesso ao dado depende do endereço deste na memória.
Haja vista que a escolha do tipo e da capacidade de memória depende da aplicação a qual se destina o computador, julgue o item seguinte, relativo às características das memórias A, B e C especificadas na tabela precedente.
As memórias A e B possuem a mesma capacidade.

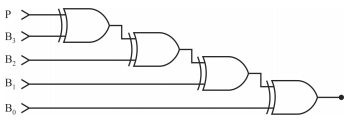

Os dados transmitidos em um sistema digital podem ser verificados pelo uso de bite de paridade. Considerando o circuito verificador de paridade par mostrado na figura precedente, julgue o item que se segue.
Em caso de erro, o verificador de paridade apresentado não conseguirá identificar qual bite estará errado.
Os dados transmitidos em um sistema digital podem ser verificados pelo uso de bite de paridade. Considerando o circuito verificador de paridade par mostrado na figura precedente, julgue o item que se segue.
Se dois bites forem invertidos, a saída do verificador de paridade não indicará qualquer erro.
Os dados transmitidos em um sistema digital podem ser verificados pelo uso de bite de paridade. Considerando o circuito verificador de paridade par mostrado na figura precedente, julgue o item que se segue.
Quando o identificador de paridade identificar um erro, sua saída irá para o nível alto.
Julgue o item a seguir, referente a amplificadores.
Em um amplificador operacional ideal, caso as entradas sejam idênticas, a saída será zero.
