Perito Criminal - Engenharia Mecânica - 2021

O tratamento térmico realizado no aço que consiste no seu aquecimento a uma temperatura acima da zona crítica, seguido de esfriamento ao ar, é conhecido como:

O aumento das propriedades mecânicas dos aços pode ser obtido por meio de diferentes mecanismos. Sobre esses mecanismos, analise as afirmativas a seguir.

I. O mecanismo de refinamento do grão é capaz de aumentar a tenacidade do material.

II. No endurecimento por precipitação, quanto menores as taxas de resfriamento, maiores serão os precipitados, aumentando a dureza do material.

III. No endurecimento por solução sólida, são utilizados elementos como o silício, manganês ou fósforo devido ao grande aumento dos limites de escoamento em aços de baixo carbono proporcionado por esses elementos.

Está correto somente o que se afirma em:

As estruturas cristalinas apresentadas nas figuras a seguir são características de alguns metais.

As estruturas (1) e (2) são características, respectivamente, do:

Um perito testa um corpo de prova cilíndrico feito de aço que possui diâmetro indeformado de 15 mm. Esse corpo de prova é levado até sua fratura, que ocorre a uma tensão de engenharia igual a 400 MPa e com o diâmetro da seção transversal igual a 10 mm.

Para esse corpo de prova, a tensão verdadeira calculada pelo perito no momento da fratura foi de:

A capacidade de um material de absorver energia quando deformado elasticamente e, depois, com a remoção da carga, recuperar essa energia é denominada:

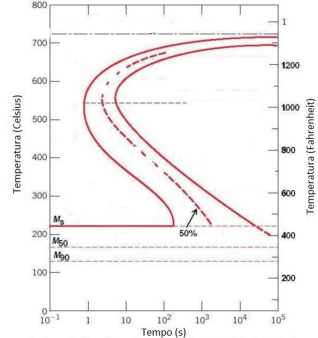

A figura a seguir apresenta o diagrama TTT de um aço eutetoide.

Inicialmente, submeteu-se uma pequena amostra desse aço a uma temperatura de 800 °C por um tempo suficiente para gerar uma estrutura austenítica e homogênea. Logo após, a amostra foi resfriada rapidamente até 400 °C, mantida nessa temperatura por 1000s e, então, foi realizada a têmpera até a temperatura ambiente.

A microestrutura final obtida, somente em termos dos microconstituintes presentes, é composta por:

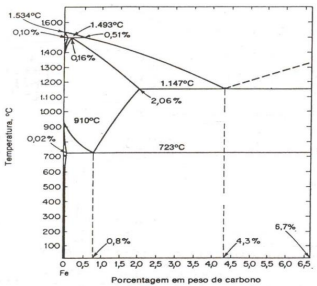

A figura a seguir apresenta o diagrama de equilíbrio da liga ferrocarbono.

Para uma liga com composição 99,5%p Fe – 0,5% C a uma temperatura imediatamente abaixo da eutetoide, as frações aproximadas das fases ferrita total e cementita são, respectivamente, de:

Um engenheiro mecânico deseja calcular a carga térmica de uma câmara frigorífica tratando inicialmente da parcela de calor transmitida através das paredes da câmara. Os dados coletados pelo engenheiro para o cálculo dessa parcela são apresentados na tabela a seguir.

Desse modo, a carga térmica transmitida através das paredes da câmara, calculada pelo engenheiro, foi de:

O processo psicrométrico no qual não há variação na umidade absoluta ou específica, ou seja, o teor de umidade no ar não se altera, e apenas a temperatura é sensibilizada, é conhecido como:

Um perito deseja calcular altura do centro de gravidade (CG), zg, do veículo com peso total de 1000 kgf. Inicialmente, ele posiciona o veículo no plano e verifica, com o uso de uma balança, que os pesos dos eixos traseiros e dianteiros são iguais. A seguir, o veículo é inclinado como indicado na figura.

Sabe-se que a inclinação é de 45° e que a distância entre eixos (D) e das rodas aos apoios (r) valem, respectivamente, 2,0 m e 25 cm. Além disso, a balança indica que o peso do eixo traseiro, nessa condição, é de 600 kgf.

Assim, a distância zg vale:
