Perito Criminal - Engenharia Mecânica - 2021

Um determinado gramático pretende corrigir alguns desvios no uso da norma e cita uma série de exemplos de erros comuns; o exemplo em que a correção proposta mostra adequação é:

Um gás monoatômico ideal passa por um processo isobárico a 100 N/m2 e sofre uma redução de volume de 0,20 m3.

A variação da energia interna nesse processo é de:

Um mol de gás ideal é armazenado em um recipiente submetido a uma pressão de 0,75 atm e a uma temperatura mantida constante em 27°C. Sabe-se que esse recipiente possui uma válvula de alívio para garantir que a pressão no seu interior não ultrapasse 1 atm.

Assim, a máxima redução no volume ocupado pelo gás para que a válvula NÃO seja aberta é de:

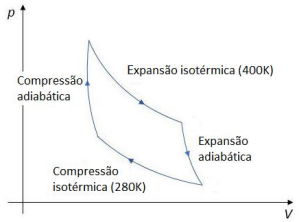

A figura a seguir ilustra o diagrama p-V de uma máquina após ter recebido uma quantidade de calor igual a 1000 J.

A quantidade de calor liberada pela máquina é de:

As figuras a seguir apresentam os diagramas p (pressão) vs. V (volume) de dois ciclos termodinâmicos ideais compostos por alguns processos com entropia constante (s = cte).

Essas figuras são, respectivamente, representações dos ciclos:

Uma turbina a gás (ar frio) opera seguindo, idealmente, um ciclo de Brayton simples. Sabe-se que as pressões máxima e mínima no ciclo valem, respectivamente, 540 kPa e 160 kPa.

Admitindo por simplificação, a razão entre as capacidades caloríficas a pressão e volumes constantes desse gás igual a 1,5, a eficiência térmica dessa turbina vale, aproximadamente:

Os processos descritos a seguir são realizados em uma máquina térmica operando segundo o ciclo de Rankine ideal.

Processo 1: Rejeição de calor à pressão constante Processo 2: Aquecimento à pressão constante Processo 3: Compressão adiabática reversível (isentrópica) Processo 4: Expansão adiabática reversível (isentrópica)

A opção que ordena corretamente a sequência de processos, do primeiro ao último, é:

Em uma máquina térmica que opera segundo um ciclo de Rankine ideal, uma forma de aumentar a eficiência térmica é:

A figura a seguir ilustra um dos cilindros de um motor de combustão interna composto por 4 cilindros.

Unidades em mm.

Admitindo π = 3, a taxa de compressão e a cilindrada desse motor valem, respectivamente:

Sobre os diferentes tipos de motores a combustão, analise as afirmativas a seguir.

I. O motor de Stirling é de combustão interna e, em teoria, é mais poluente, já que a combustão é contínua e não intermitente. II. Os motores de combustão interna a álcool ou gasolina, usualmente, se baseiam no ciclo Otto. III. Nos motores a combustão de 4 tempos que utilizam ciclo Diesel, somente o ar é aspirado na admissão.

Está correto somente o que se afirma em:
