Perito Criminal – Engenharia Elétrica - 2018

Considerando as seguintes afirmativas sobre as usinas termelétricas, assinale a alternativa CORRETA.

Considere uma subestação em uma indústria, cuja potência de curto-circuito na entrada é de 125 kVA, e a potência do transformador desta subestação é de 500 kVA. Adotando-se que a tensão de base é igual à tensão de entrada do transformador, e a potência de base é igual à potência do transformador, pode-se afirmar que a impedância reduzida do sistema, em p.u, é igual a:

Com relação aos transitórios eletromagnéticos, considere as seguintes afirmativas:

I. Pode-se entender por transitórios eletromagnéticos as manifestações ou respostas elétricas, locais ou nas adjacências, oriundas de alterações súbitas nas condições operacionais de um sistema de energia elétrica.

II. Os sistemas elétricos estão sujeitos a inúmeros fenômenos transitórios, variando desde oscilações eletromecânicas (baixa frequências) até as rápidas variações de tensões e correntes causadas por chaveamentos ou mudanças bruscas de estado.

III. Os fenômenos transitórios podem ser classificados em dois grupos, os chamados transitórios impulsivos e os transitórios oscilatórios.

Desta forma, é CORRETO afirmar que:

Considere as seguintes informações sobre um transformador trifásico: reatância de dispersão igual a 20%, 500 MVA, 138 kV / 300 kV. Supondo-se que os valores de base do sistema, no lado de maior tensão, sejam 600 kV e 1000 MVA, determine o valor por unidade da reatância do transformador na base do sistema.

O custo de produção de uma usina termelétrica, em R$/hora, pode ser calculada pela seguinte função:

c(Pg) = 750 +500 x Pg +20 x P2g

Onde Pg é a geração da usina termelétrica dada em MW.

Supondo que esta usina supre totalmente uma carga de 100 MW e desprezando-se as perdas na linha de transmissão que conecta a usina à carga, pode-se afirmar que o valor do custo total de operação e do custo marginal de operação da referida usina termelétrica serão, respectivamente:

Considere um gerador com conexão estrela aterrado, que deve ser conectado ao Sistema Elétrico de Potência, por meio de um transformador elevador ligado com conexão delta-estrela aterrado, como mostrado na Figura. Suponha que durante a conexão, ocorre um curto-circuito trifásico na barra 2. O Sistema Elétrico de Potência apresenta uma potência de curto-circuito da ordem de 500 MVA.

A tensão na barra 2, instantes antes da ocorrência da falta é igual a 1 pu. Os dados do gerador e transformador, referidos à base de 100 MVA e tensões nominais, são : Gerador com reatância subtransitória igual a 0,5 pu; Transformador com reatância igual a 0,30 pu, e relação de transformação 20 kV /765 kV.

Desta forma, assinale a alternativa que apresenta, respectivamente, os valores em pu da corrente de curto-circuito trifásico na barra 2 e a contribuição de corrente advinda do sistema elétrico.

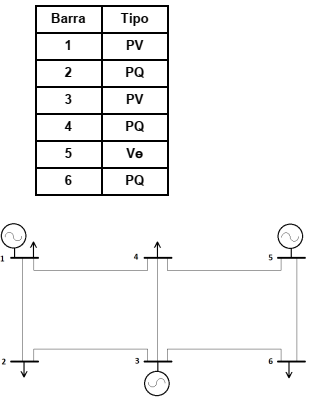

Considere o seguinte diagrama unifilar e a classificação das barras:

Sobre o problema de fluxo de potência formulado para o sistema de energia elétrica representado por este diagrama, considere as seguintes afirmativas:

I. A matriz admitância de barra que representa a rede elétrica é uma matriz quadrada de dimensão seis e simétrica.

II. São incógnitas do problema as magnitudes e ângulos de fase dos fasores das tensões de todas as barras.

III. Os dados de entrada do problema são as injeções líquidas de potência ativa e reativa de todas as barras.

IV. A injeção líquida de potência ativa da barra 3 é uma incógnita do problema de fluxo de potência não linear.

Assinale a alternativa CORRETA.

Se um banco de capacitores de 60 kVAr for conectado a uma rede elétrica de potência ativa total igual a 80 kW e fator de potência de 0,8 atrasado, qual será o valor do novo fator de potência?

Considere as seguintes afirmativas sobre relés de proteção e assinale a alternativa INCORRETA.

Dado o diagrama unifilar de um esquema elétrico típico de subestações de sistemas elétricos de potência, pode-se concluir que se trata de:
