Analista Judiciário – Área: Apoio Especializado – Especialidade: Engenharia Mecânica - 2024

Em relação à mecânica dos sólidos, julgue o item seguinte.

Considere a figura a seguir, que ilustra uma árvore de transmissão escalonada, com seções de diâmetros d1, d2 e d3 ao longo do comprimento L, sob a ação de um torque T. Nesse caso, para o cálculo da deflexão angular θ que a árvore sofrerá, deve-se considerar cada segmento da árvore com diâmetro di como molas de rigidez ki em série, tal que , em que θ  = T/keq = 1/k1 + 1/k2 + 1/k3

Em relação à mecânica dos sólidos, julgue o item seguinte.

Na situação da figura a seguir, o ponto P na barra de conexão dos dois cursores de um mecanismo de cursor deslizante duplo executa uma trajetória circular com o movimento dos cursores.

Em relação à mecânica dos sólidos, julgue o item seguinte.

Considere a situação da figura a seguir, que ilustra uma esfera de 50 kg, homogênea e regular, apoiada no ponto A do plano inclinado a 30° e no ponto B da parede vertical. Considere também que a aceleração da gravidade seja igual a 10 m/s2 e que cos(30°) = 0,9 e cos(60°) = 0,5. Nesse caso hipotético, o esforço que a esfera faz contra a parede em B é inferior a 300 N.

Em relação à mecânica dos sólidos, julgue o item seguinte.

Considere que, no sistema massa-mola ilustrado pela figura a seguir, m = 20 kg, k = 1.280 N∙m−1 e c = 160 N∙s∙m−1. Nessa situação, é correto concluir que o sistema é subamortecido.

Julgue o item subsequente, referente à mecânica dos fluidos.

Se a distribuição de velocidades, em m/s, de um escoamento for dada por v = 2x3 + 2y2 - 3z, então a aceleração do fluido no ponto de coordenadas [2,1,5], em m, será superior a 20 m/s2.

Julgue o item subsequente, referente à mecânica dos fluidos.

Considere que, em uma das extremidades de uma barra de madeira de 10 m de comprimento e seção de 5 cm x 5 cm, que flutua verticalmente na água a 20 °C, seja adicionada uma peça de aço de 6 kg. Considere, também, que a aceleração da gravidade seja igual a 10 m/s2 e que as densidades da madeira, do aço e da água sejam, respectivamente, 600 kg/m3, 8.000 kg/m3 e 1.000 kg/m3. Nesse caso, ficará fora da água menos de 2 m da barra.

A respeito de termodinâmica e de transferência de calor, julgue o próximo item.

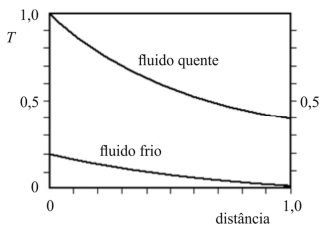

Considere a figura a seguir, que mostra os perfis de temperatura T normalizados de dois fluidos com mesmo calor específico em um trocador de calor de tubos concêntricos de fluxos opostos. Nesse caso, a taxa da capacidade térmica do fluido frio é cerca de metade da do fluido quente.

A respeito de termodinâmica e de transferência de calor, julgue o próximo item.

Para um gás submetido a um processo adiabático reversível, o trabalho realizado pelo gás é zero.

Julgue o item a seguir, no que se refere a materiais de construção mecânica e a processos de fabricação.

No processo de soldagem MIG/MAG a arco elétrico, um arco é formado entre um eletrodo não consumível de tungstênio, preso a uma tocha, e a poça de soldagem; pela tocha é alimentado o gás que irá proteger a região da solda contra a contaminação pelo ar atmosférico.

Julgue o item a seguir, no que se refere a materiais de construção mecânica e a processos de fabricação.

Um aço classificado como ABNT 1035 possui ductilidade inferior a de um aço ABNT 1045.
