Perito Criminal - Engenheiro Eletricista - 2022

No planejamento de uma instalação elétrica, um dos primeiros passos é a definição do esquema de aterramento. Para uma instalação em que se deseja a continuidade no fornecimento de energia diante da primeira falta para o terra, deve-se adotar o esquema

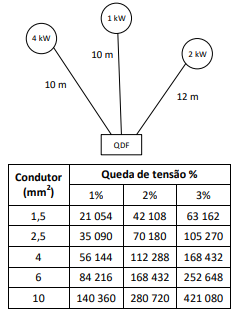

A figura a seguir mostra o esquemático de um parque fabril, composto por 3 máquinas instaladas em um mesmo circuito, (220V a dois condutores), com suas respectivas potências e distâncias do quadro de distribuição de força (QDF).

Adotando uma queda de tensão de 2%, dimensione, pelo critério da queda de tensão, a seção mínima do condutor do circuito, em mm2 , é

Um técnico foi chamado para averiguar a queima de alguns equipamentos que estavam ligados em uma fase específica da instalação. Foi relatado a ele que não houve nenhuma descarga atmosférica por ocasião da queima.

Uma possível causa dessa queima é

Medidas realizadas em uma instalação elétrica hipotética apresentaram as leituras de corrente mostradas na tabela a seguir.

Em função dos valores mostrados na tabela, a corrente  i(t) em A é dada pela expressão

A figura a seguir apresenta um croqui de um cômodo onde funcionará uma oficina.

Para a atividade a ser desempenhada, o nível de iluminamento exigido é de 500 lux. Sabe-se ainda que o fator de utilização é 0,8 e que o fator de depreciação é 0,7.

Sabendo que a luminária a ser instalada no cômodo possui um fluxo luminoso de 900 lúmens, o número mínimo de luminárias a ser instalado no cômodo, para atender o nível de iluminamento exigido é

As faltas trifásicas e fase-terra dependem respectivamente das seguintes componentes simétricas:

Uma edificação possui na sua entrada uma subestação de média tensão abrigada dotada de um transformador.

Sobre a subestação, analise as afirmativas a seguir:

I. Deve ser dotada de uma proteção de média tensão, ficando a proteção de baixa dispensada.

II. É dotada de duas chaves seccionadoras, uma em média e outra em baixa tensão. III. O barramento em média tensão deve ter uma seção maior que a de baixa tensão.

Está correto o que se afirma em

Uma carga monofásica, 250 V, cos(Φ) = 0,8, tem sua potência ativa medida por meio de um medidor cuja bobina de tensão é conectada diretamente à tensão de alimentação do circuito; a bobina de corrente é conectada à linha por meio de um transformador de corrente ideal, de relação de espiras 250:5A.

Sabendo que, sem o ajuste da relação de transformação, a leitura do medidor é 800 W, a potência ativa da carga, em kW, é

Um equipamento de 20 kV e 1,0 MVA e reatância igual a 0,3p.u. (em função de seus valores nominais) está inserido em um setor do sistema elétrico, cujas bases são iguais a 60kV e 3,0MVA, o novo valor da reatância desse equipamento é

A tabela a seguir representa o display de um instrumento de medida que apresenta no seu mostrador, a sequência, a fase e o valor (módulo e fase) das tensões aplicadas em um sistema elétrico de potência hipotético.

De acordo com as leituras apresentadas, o valor da tensão da fase A, em V, é:
